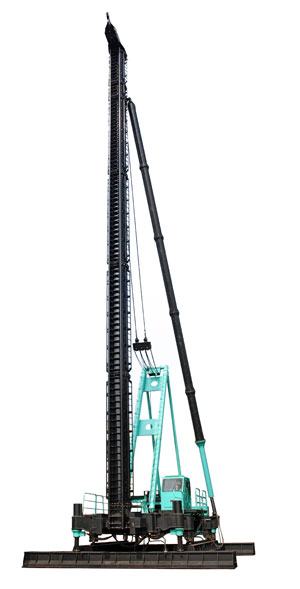

BZ80全液壓步履式樁架是上海金泰工程機械有限公司為適應國內SMW（Soil Mixing Wall，立柱式土壤水泥墻）工法施工需要而最新開發的機、電、液一體化的重型施工設備。該產品沿襲了上海金泰JB系列液壓步履式打樁架技術和實戰經驗，融入了新的液壓控制系統，通過對產品的性能、質量上的升級而開發的新型70噸級全液壓步履式打樁架。該設備除可懸掛用于SMW工法施工的各型號多軸機外，亦可適用于其它各種樁基礎施工工程，是建筑橋梁、港口、地下連續墻等地下樁基礎施工的多性能、高穩定性施工設備。
> 整機能前后隨意走動，大大提高了施工效率
> 立柱可前后移動，方便對準孔位
> 采用電液操縱手柄，使操縱舒適輕便
> 裝有立柱傾斜儀、提升限位器等安全裝置
| 產品型號 |
BZ80
|
|
|
立柱總長度 (m)
|
21~51
|
|
|
立柱筒體直徑 (mm)
|
Φ1067
|
|
|
立柱導軌中心距 (mm)
|
600×Φ101.6
|
|
|
立柱角度調整范圍(左右) (°)
|
±1.5
|
|
|
斜撐油缸行程 (mm)
|
3400
|
|
|
立柱微調油缸行程 (mm)
|
400
|
|
|
最大立柱長度 (m)
|
51
|
|
|
最大立柱長度時最大拉拔力 (KN)
|
800
|
|
|
液壓卷?yè)P(yáng)機(吊掛鉆孔機)
|
單繩拉力 (max KN) |
120
|
| 繩速 (m/min) |
0~21
|
|
| 鋼絲繩直徑 (m) |
Φ22
|
|
| 容繩量 (m) |
750
|
|
|
液壓卷?yè)P(yáng)機(起架、吊鉆桿)
|
單繩拉力 (max KN) |
110
|
| 繩速 (m/min) |
0~20
|
|
| 鋼絲繩直徑 (m) |
Φ22
|
|
| 容繩量 (m) |
300
|
|
|
平臺回轉角度(每次)(°)
|
±10
|
|
|
樁架橫向移動
|
速度 (m/min) |
<3.4
|
| 步長 (mm) |
3100
|
|
|
樁架縱向移動
|
速度 (m/min) |
<1.3
|
| 步長 (mm) |
800
|
|
|
樁架頂升
|
速度 (m/min) |
<0.44
|
| 步長 (mm) |
450~-450
|
|
|
履板軌距
|
工作時 (mm) |
9400
|
| 移位時 (mm) |
6000
|
|
|
輪距
|
工作時 (mm) |
6000
|
| 移位時 (mm) |
5000
|
|
|
橫向履板
|
長度 (mm) |
10800
|
| 寬度 (mm) |
1800/1200
|
|
|
縱向履板
|
長度 (mm) |
6900
|
| 寬度 (mm) |
1700
|
|
|
外伸梁與平臺聯結方式
|
銷軸回轉、油缸擴伸
|
|
|
接地比壓 (Mpa)
|
≤0.1
|
|
|
電動機功率(kW)
|
45
|
|
|
液壓系統壓力 (Mpa)
|
25/20
|
|
|
液壓系統操作方式
|
手動及電氣控制
|
|
|
主機重量（不含鉆具） (t)
|
200
|
|
